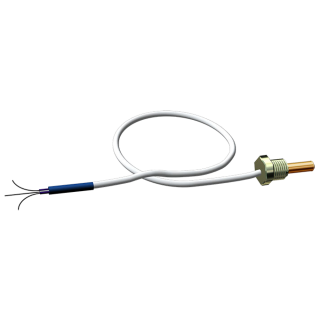

ТСМТ311 термопреобразователи сопротивления медные
Тип датчика температуры: ТСМ
Номинальная статическая характеристика: 50М, 100М
Диапазон измеряемых температур: -50...+120°C, -50...+200°C, -180...+200°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Подшипники качения, скольжения
Маркировка взрывозащиты: 0ExiaIICT6X
Цена (без учета НДС): По запросу руб.
Описание
Медные термопреобразователи сопротивления ТСМТ311 предназначены для измерения температуры твердых тел, например, подшипников; жидких и газообразных сред, не разрушающих материал защитного чехла, например, природного газа.
При необходимости могут комплектоваться выносными преобразователями ИПП для унификации выходного сигнала в сигнал постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и, при необходимости, металлорукава.
Предельная погрешность
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.
|
Выходной |
Условное |
Пределы |
Выходной |
Условное |
Пределы |
|
4-20 мА |
AA3T25; А3T25 |
0,25%·tn* или 0,5°С |
4-20 мА + HART |
AAxH25, AxH25 |
0,25%·tn или 0,3°С |
|
B3T70 |
0,7%·tn или 1°С |
AxH10, BxH10 |
0,1%·tn или 0,15°С |
||
|
A3T40 |
0,4%·tn или 0,5°С |
BxH70 |
0,7%·tn или 1°С |
**«х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например, АА4Н25 или B3H70.
Технические характеристики
| Класс допуска | A, B, C |
| Показатель тепловой инерции | 8-10 c |
| Количество рабочих спаев | 1 |
| Средняя наработка до отказа при номинальных температурах | В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года (6 лет)* *Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период. |
| Материал погружаемой части | Сталь 12Х18Н10Т, латунь |
| Унифицированный выходной сигнал | 4-20 мА, HART |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 5 мм |
| Длина монтажной части | 20÷25 мм |
| Климатическое исполнение (диапазон рабочих температур) | УХЛ2 |
| Исполнение по степени защиты | IP40, IP65 |
Структура обозначения, пример заказа
Длина удлинительного провода ℓ: 100÷30000 мм
Типоразмер штуцера:
не заполнено — штуцер М8х1;
М16х1,5 — резьба указывается в явном виде
Монтажная длина L: 20÷25 мм
Наружный диаметр: 5 мм
Материал оболочки: С10 — сталь 12Х18Н10Т; Л — латунь
Схема соединения: 3, 4 — 3-х и 4-х проводная схема подключения
Класс допуска по ГОСТ 6651-2009: А, В, С
НСХ по ГОСТ 6651-2009: 50М, 100М
Узел коммутации датчика:
60 — многожильный провод с фторопластовой изоляцией;
80 — многожильный провод с фторопластовой изоляцией в металлорукаве
Узел коммутации (см. Варианты исполнений)
Тип датчика: ТСМТ — термометр сопротивления медный
Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X
Модификация: 311
Варианты исполнений
Узел коммутации
|
0 |
свободные концы 50 мм |
IP65 |
0ExiaIICT6 или общего назначения |
|
2 |
вилка мини-разъема |
IP40 |
общего назначения |
|
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
Скачать документацию
