ДТС044 термопреобразователи сопротивления с кабельным выводом платиновые

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, Pt100, Pt1000

Диапазон измеряемых температур: -60...+250°C, -100...+250°C, -196...+250°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

ДТС044 термопреобразователи сопротивления с кабельным выводом платиновые предназначены для измерения температуры твердых, жидких и газообразных среды (неагрессивных к защитной арматуре и материалу чувствительного элемента датчика) до 250°С.

Номинальная статическая характеристика (НСХ) по ГОСТ 6651-2009: 50П и 100П (W100 = 1,391, α = 0,00391 °С-1); РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1). Сопротивление изоляции - не менее 100 МОм. Схема внутренних соединений проводников: 2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная. Исполнение сенсора относительно корпуса - изолированный. Длина кабельного вывода 0,2 м – стандарт; до 20 м – по заказу. Тип резьбового штуцера - метрическая резьба, трубная резьба. Температура окружающего воздуха: -60…+85°C. Средний срок службы - не менее 10 лет.

Отличительные особенности: низкая цена датчиков, кабельный вывод обеспечивает удобство и быстроту монтажа, термопреобразователи ДТС044 имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 соответствует группе N2. Вероятность безотказной работы при соблюдении условий эксплуатации ДТС044 с платиновым ЧЭ от -50 до +250 °С – не менее 0,95 за 40 000 ч; от -196 (-60 °С – для РТ100, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

Технические характеристики

Класс допуска	A, B, C
Предел допускаемого отклонения от НСХ	±(0,15+0,002\|t\|)°C для класса A; ±(0,30+0,005\|t\|)°C для класса B; ±(0,60+0,01*\|t\|)°C для класса C
Показатель тепловой инерции	не более 10…30 с
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный
Диапазон условных давлений	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах	35 000 ч
Материал погружаемой части	Сталь 12Х18Н10Т
Устойчивость к вибрации	N2
Диаметр монтажной части	8 мм
Длина монтажной части	30 мм
Присоединение к процессу	Гайка накидная М12х1,5
Исполнение по степени защиты	IP54

Структура обозначения, пример заказа

ДТС044

-РТ100

.30

/0,2

Длина кабельного вывода /, м: 0.2, 0.3, 0.4, 0.5, 0.6, 0.8, 1, 1.2, 1.5, 1.6, 1.9, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.3, 5.5, 6, 7, 8, 9, 10, 12, 15, 16, 18, 20

Длина монтажной части (L), мм: 30

Схема внутренних соединений проводников: 2 - двухпроводная, 3 - трехпроводная (стандарт), 4 - четырехпроводная

Класс допуска: A, B (стандарт), C

Номинальная статическая характеристика: 50П, 100П, РТ100, РТ1000

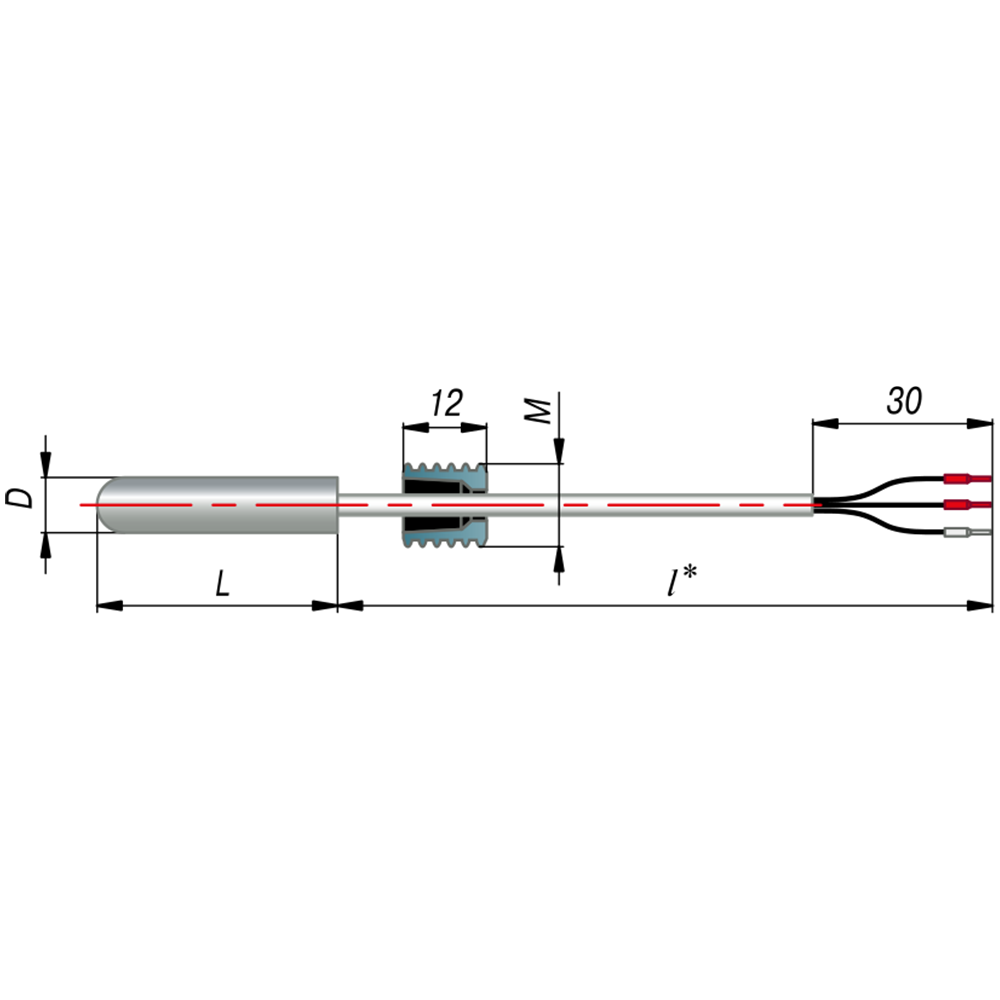

Конструктивное исполнение датчика (модель)

Стандартный комплект поставки

ДТС044 термопреобразователь сопротивления - 1 шт.
Паспорт и гарантийный талон - 1 экз.

Скачать документацию

ДТС термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.405210.003 РЭ

Чтобы правильно подобрать платиновые термопреобразователи сопротивления ДТС044, узнать стоимость термопреобразователей сопротивления платиновых ДТС044 с кабельным выводом, купить ДТС044, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com
