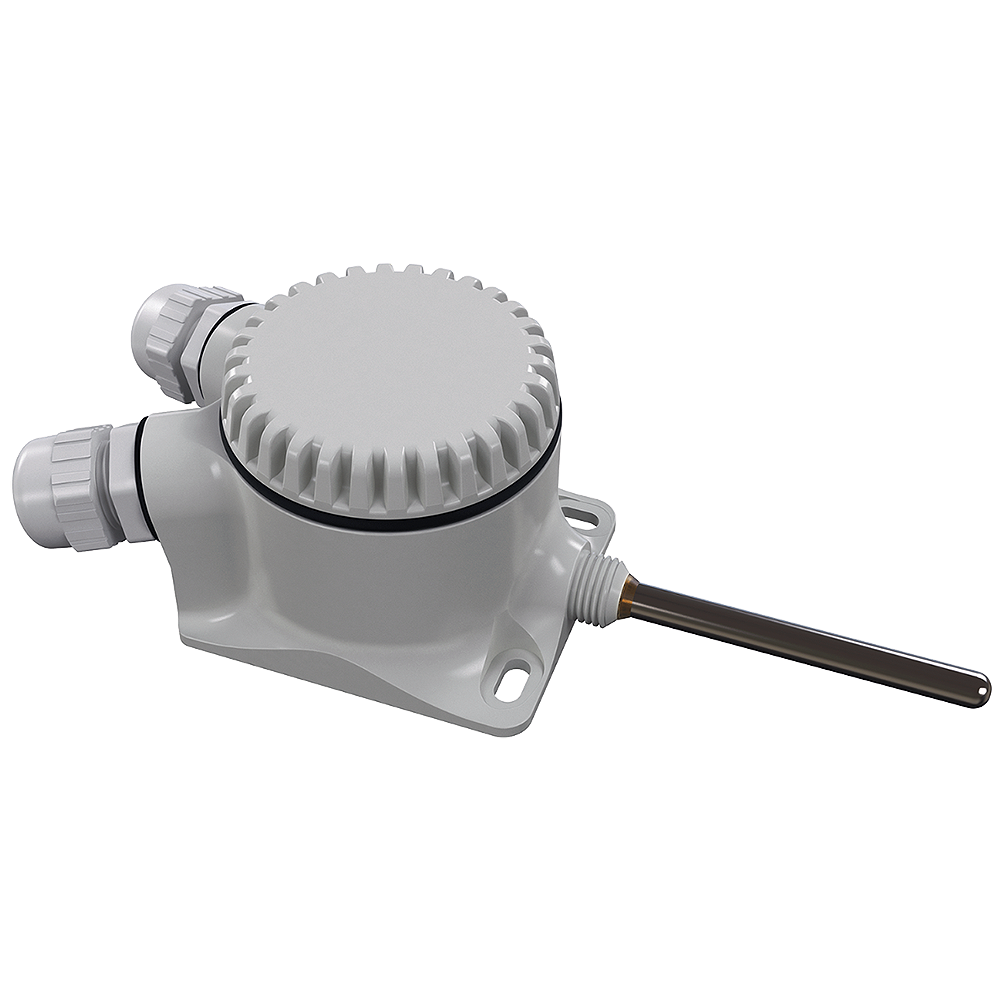

ДТС125Л термопреобразователи сопротивления для измерения температуры воздуха платиновые

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -60...+100°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термопреобразователи сопротивления ДТС125Л предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха.

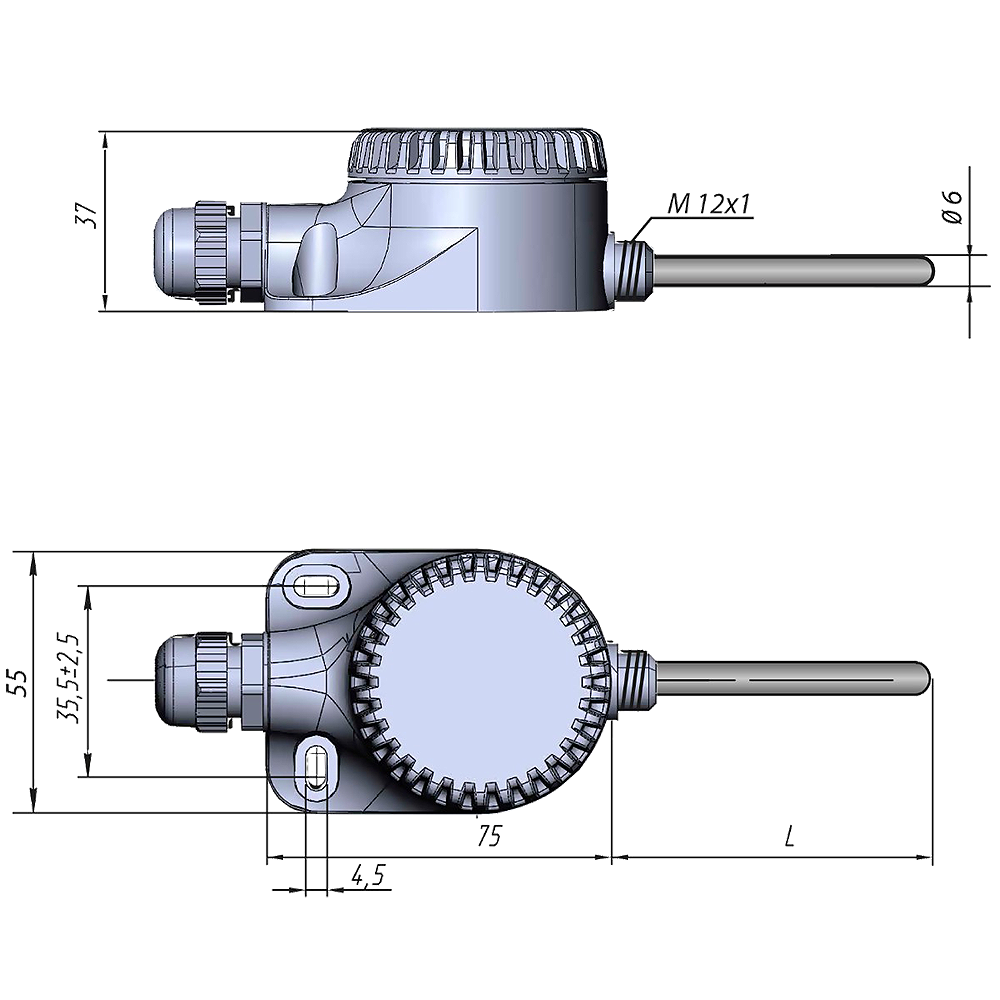

Конструкция датчика ДТС125Л позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.

Датчики ДТС125Л имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные — группе N2.

Технические характеристики

Класс допуска	A, B, C
Предел допускаемого отклонения от НСХ	Класс допуска А: *±(0,15+0,002\|t\|)°C; Класс допуска В: ±(0,30+0,005\|t\|)°C; Класс допуска С: ±(0,60+0,01\|t\|)°C**
Показатель тепловой инерции	10…30 с
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах	35000 ч
Материал погружаемой части	Сталь 12Х1810Т
Длина монтажной части	60 мм, 80 мм, 100 мм
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP54, IP65

Структура обозначения, пример заказа

ДТС125Л-Х.

Х.

Длина монтажной части L, мм:
60 (стандарт); 80; 100

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная

Класс допуска:
А; В (стандарт); С

Условное обозначение НСХ:
50П — 50П;
100П — 100П;
РТ100 — Pt100 (стандарт);
РТ500 — Pt500;
РТ1000 — Pt1000

Стандартный комплект поставки

Датчик ДТС125Л — 1 шт.
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации — 1 экз.
