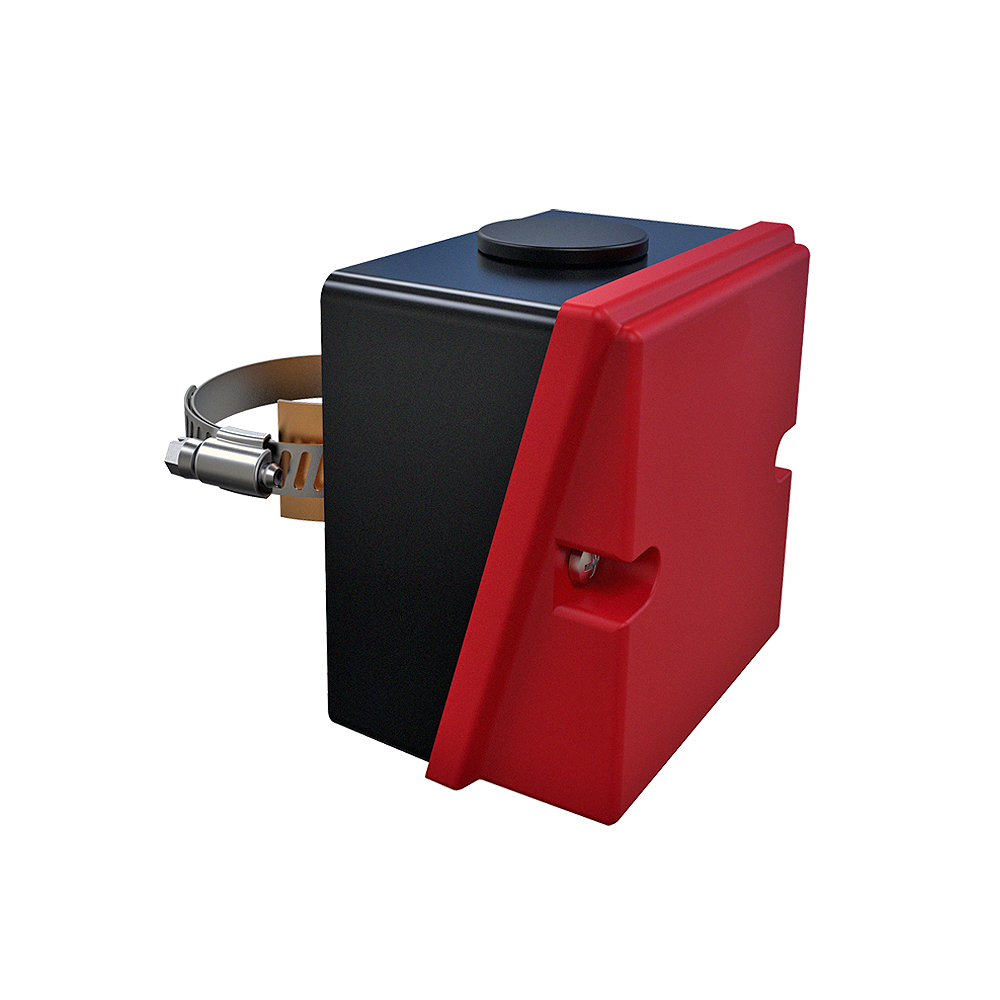

ДТС3225 датчики температуры для систем отопления, вентиляции и кондиционирования платиновые

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -40…+85°С

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термопреобразователи сопротивления ДТС3225 предназначены для непрерывного измерения температуры теплоносителя в системах вентиляции и кондиционирования. Датчики температуры ДТС3225 применяются для измерения температуры твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика.

В зависимости от конструктивного исполнения термометры ДТС3ххх применяются для измерения температуры:

Наружного воздуха.
Комнатного воздуха.
Теплоносителя в трубопроводе (в т.ч. калорифера).
Теплоносителя в канале воздуховода.

Области применения ОВЕН ДТС3ххх

ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Среда измерения

Теплоноситель: вода, воздух

Отличительные особенности:

Имеют различные варианты исполнения для систем ОВК (HVAC) — полная взаимозаменяемость с распространенными зарубежными моделями датчиков.
Проходят контроль заводского ОТК.

*Линейка ДТС3ххх не имеет сертификата об утверждении средств измерения.

Технические характеристики

Класс допуска	A, B, C
Предел допускаемого отклонения от НСХ	±(0,3+0,005\|t\|)°С
Количество рабочих спаев	1
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Средняя наработка до отказа при номинальных температурах	35000 ч
Материал погружаемой части	Сталь 12Х1810Т
Материал корпуса	Пластмасса
Исполнение по степени защиты	IP54

Структура обозначения, пример заказа

ДТС3ХХХ

-Х.

Х.

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная;
4 — четырехпроводная

Класс допуска:
В (стандарт); С

Номинальная статистическая характеристика (НСХ):
PT100; PT500; PT1000

Конструктивное исполнение датчика:
3225

Стандартный комплект поставки

Датчик ДТС3225 — 1 шт.
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации — 1 экз.

Скачать документацию

ОВЕН ДТС3ХХХ термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.495210.004 РЭ

Чтобы правильно подобрать платиновые датчики температуры для систем отопления, вентиляции и кондиционирования ДТС3225, узнать стоимость платиновых датчиков ДТС3225, купить ДТС3225, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
