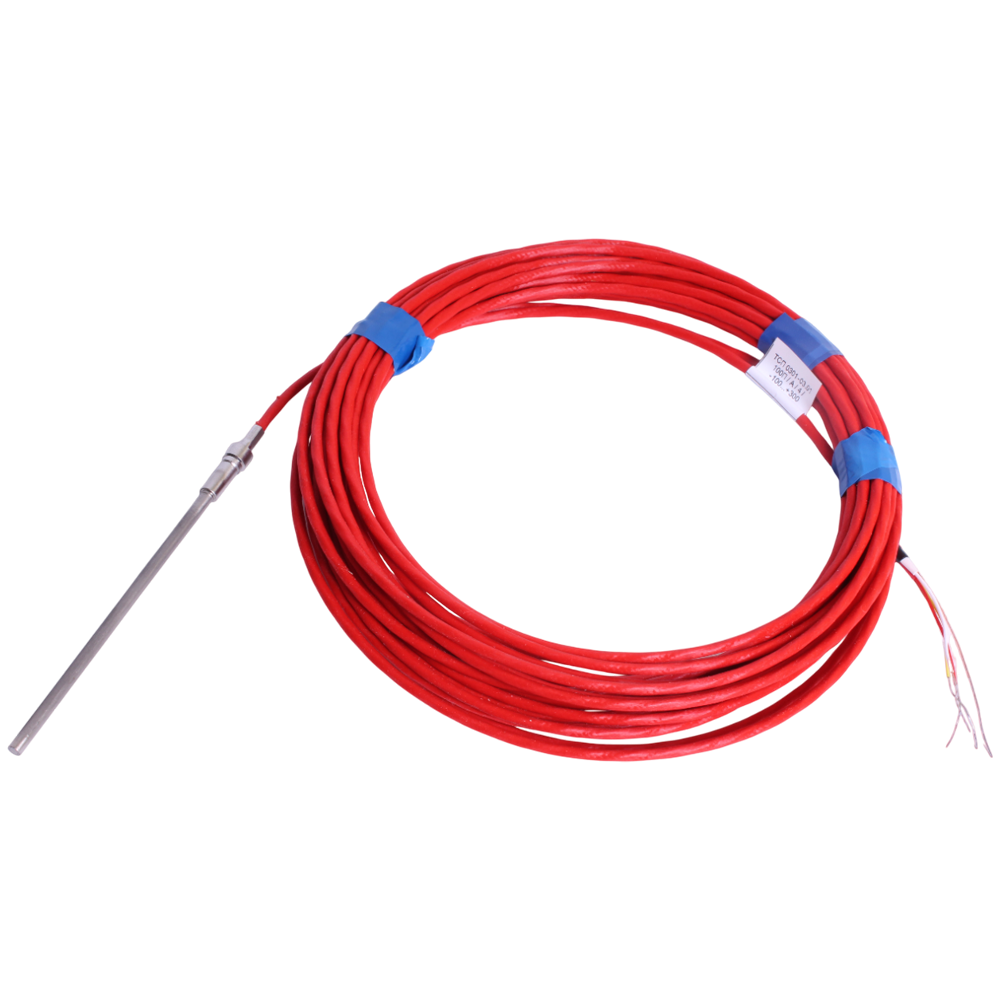

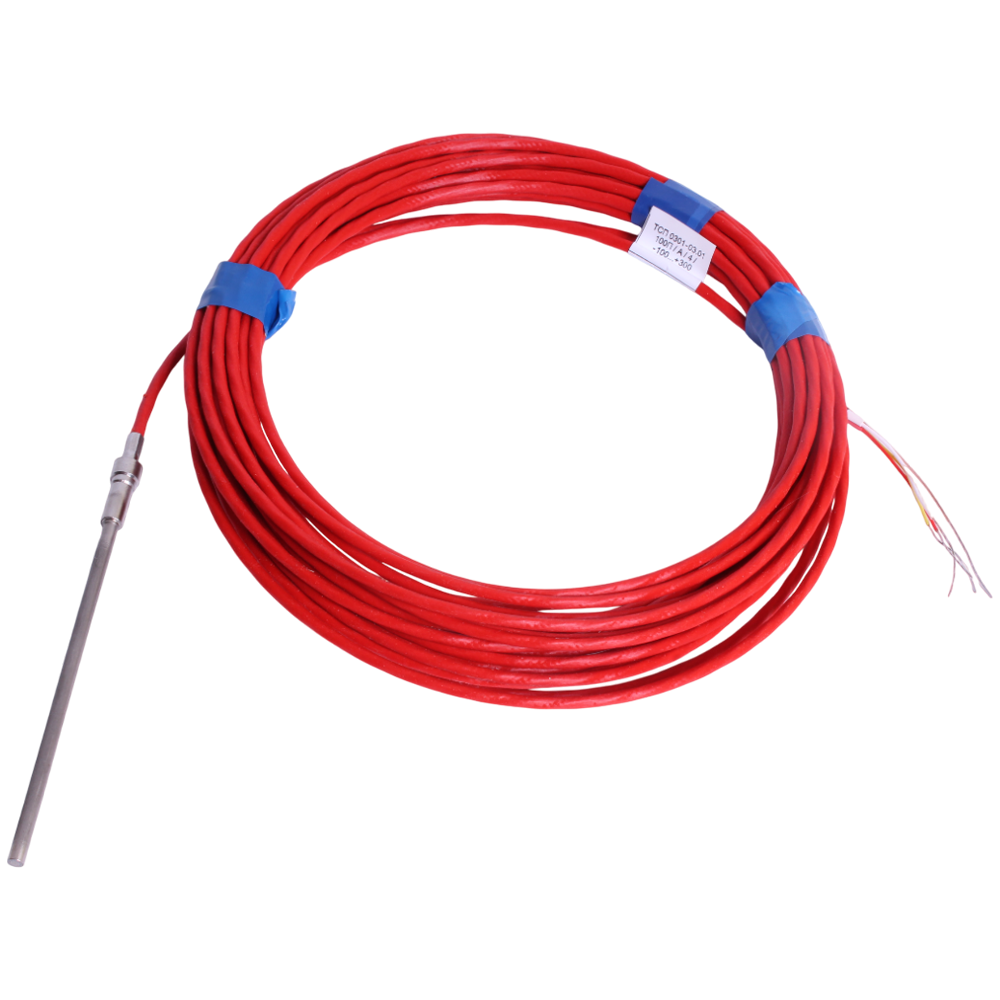

ТСП-0301 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 100П
Диапазон измеряемых температур: -200...+300°C, -200...+400°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термопреобразователи сопротивления платиновые ТСП-0301 предназначены для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
Номинальное значение температурного коэффициента α=0,00391 °С-1(W100).
Датчики температуры ТСП-0301 изготавливаются по ТУ-4211-093-02566540-2011.
Технические характеристики
| Класс допуска | B |
| Показатель тепловой инерции | 5 с |
| Диапазон условных давлений | 0,4 МПа |
| Средняя наработка до отказа при номинальных температурах | 70000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | N3 |
| Диаметр погружаемой части | 4 мм |
| Длина погружаемой части | 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP55 |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Исполнение |
l, мм |
Рисунок |
Диапазон |
Масса, кг |
|
ТСП-0301-00 |
50 |
|
-200...+300 |
0,045 |
|
ТСП-0301-01 |
60 |
0,047 |
||
|
ТСП-0301-02 |
80 |
0,050 |
||
|
ТСП-0301-03 |
100 |
0,053 |
||
|
ТСП-0301-04 |
120 |
-200...+400 |
0,056 |
|
|
ТСП-0301-05 |
160 |
0,062 |
||
|
ТСП-0301-06 |
200 |
0,068 |
||
|
ТСП-0301-07 |
250 |
0,073 |
||
|
ТСП-0301-08 |
320 |
0,080 |
||
|
ТСП-0301-09 |
50 |
|
0,070 |
|
|
ТСП-0301-10 |
60 |
0,072 |
||
|
ТСП-0301-11 |
80 |
0,075 |
||
|
ТСП-0301-12 |
100 |
0,078 |
||
|
ТСП-0301-13 |
120 |
0,081 |
||
|
ТСП-0301-14 |
160 |
0,087 |
||
|
ТСП-0301-15 |
200 |
0,093 |
||
|
ТСП-0301-16 |
250 |
0,098 |
||
|
ТСП-0301-17 |
320 |
0,105 |
Стандартный комплект поставки
- ТСП-0301 термопреобразователь сопротивления платиновый.
- Паспорт.
