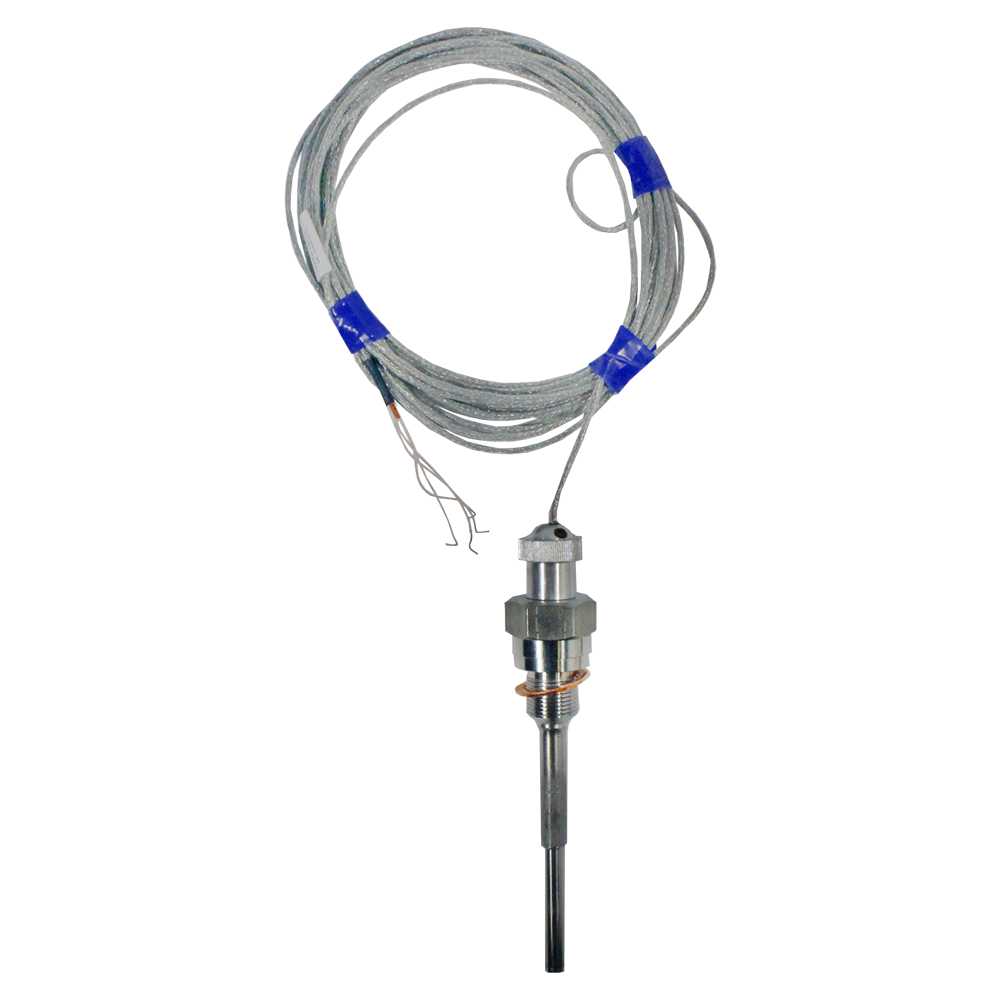

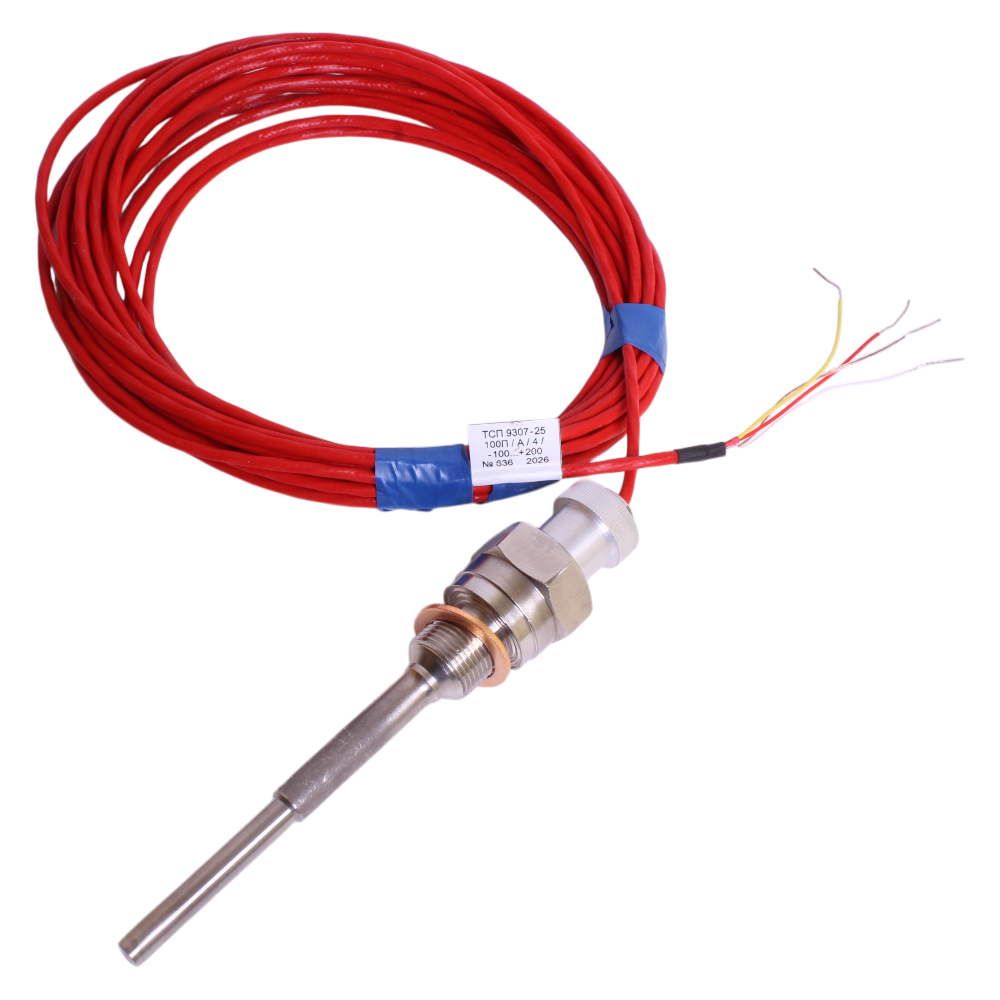

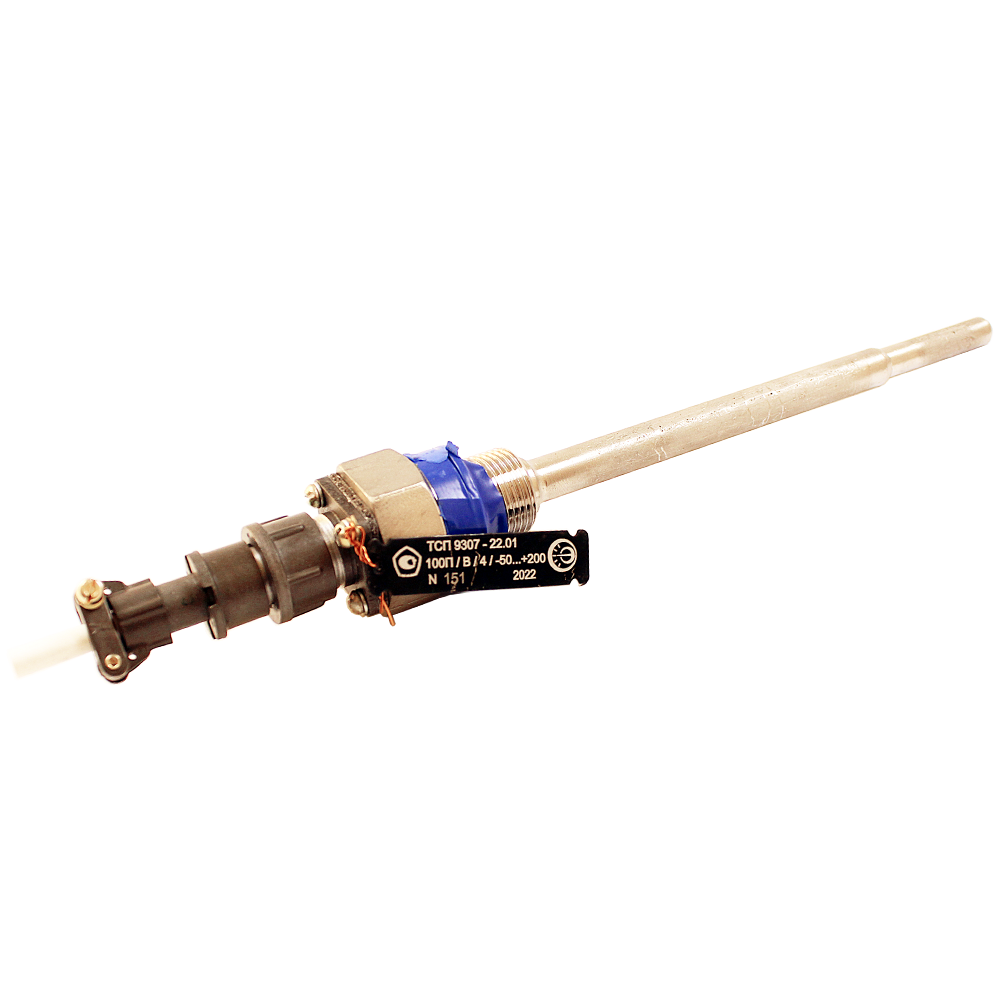

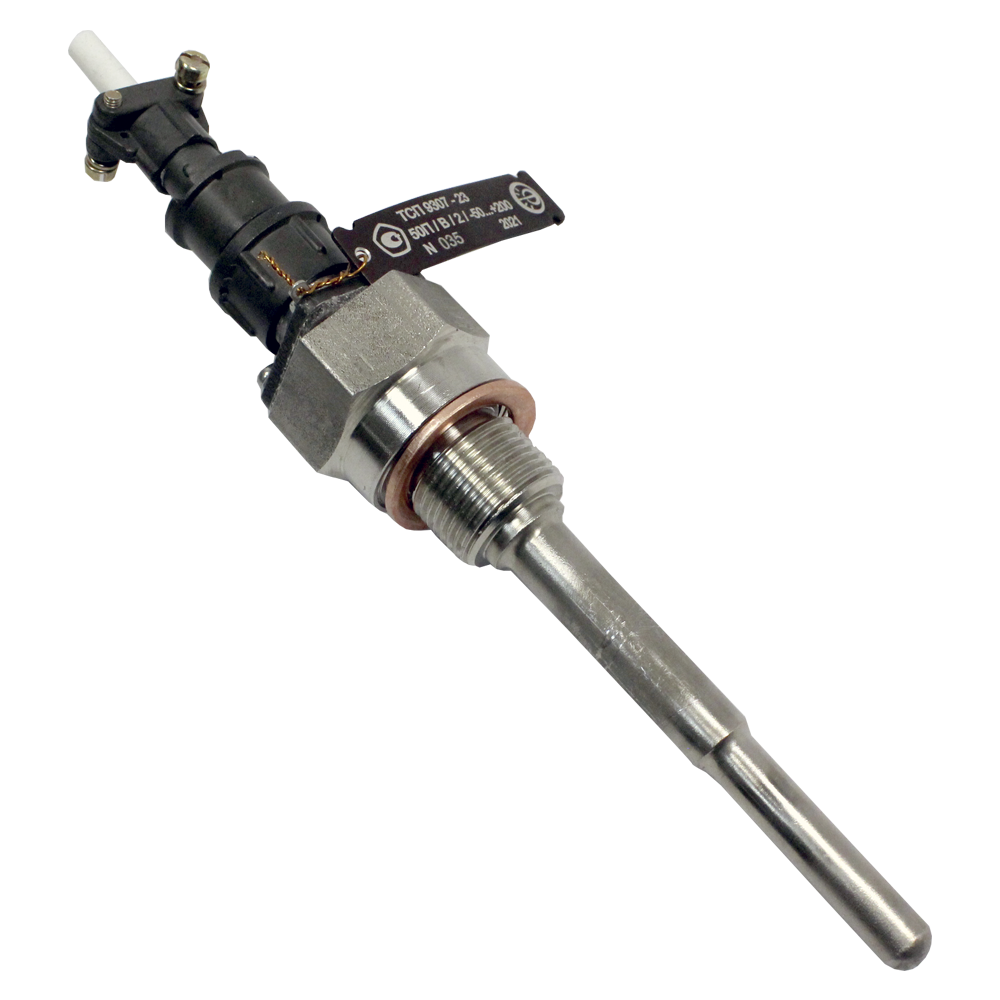

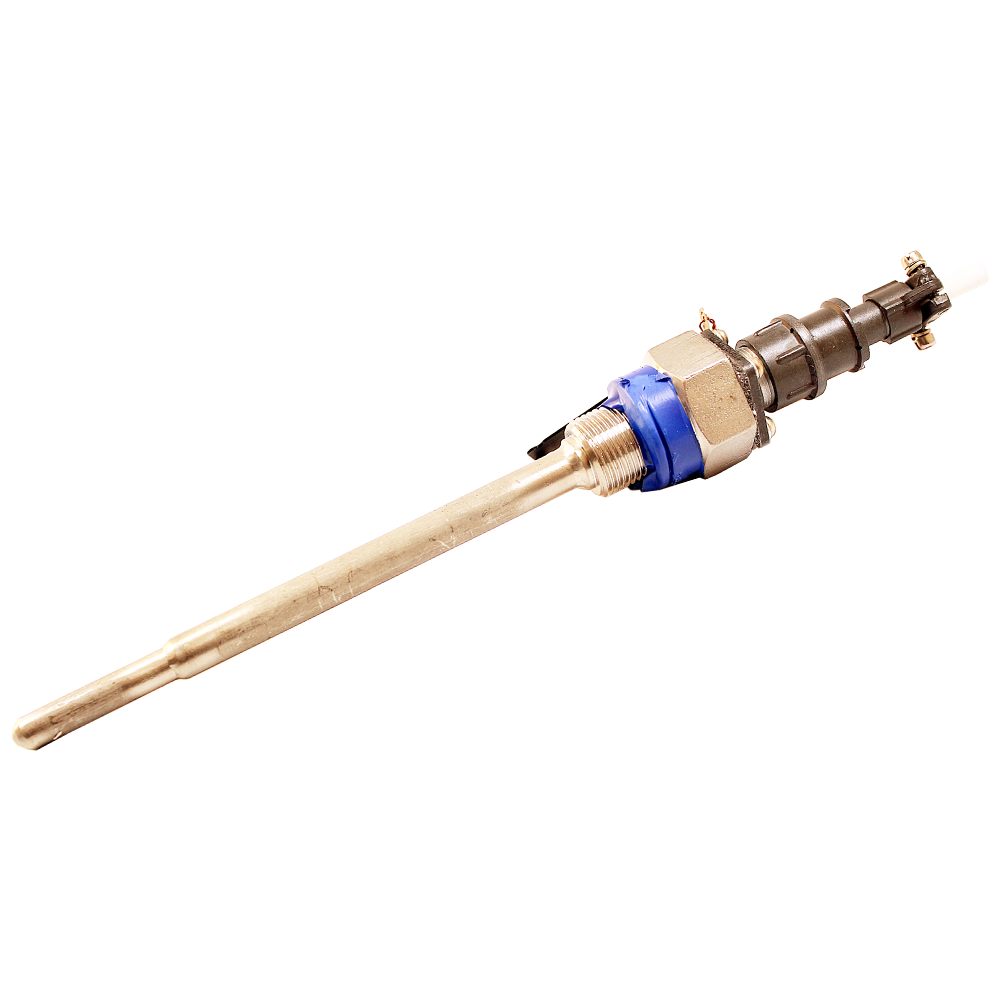

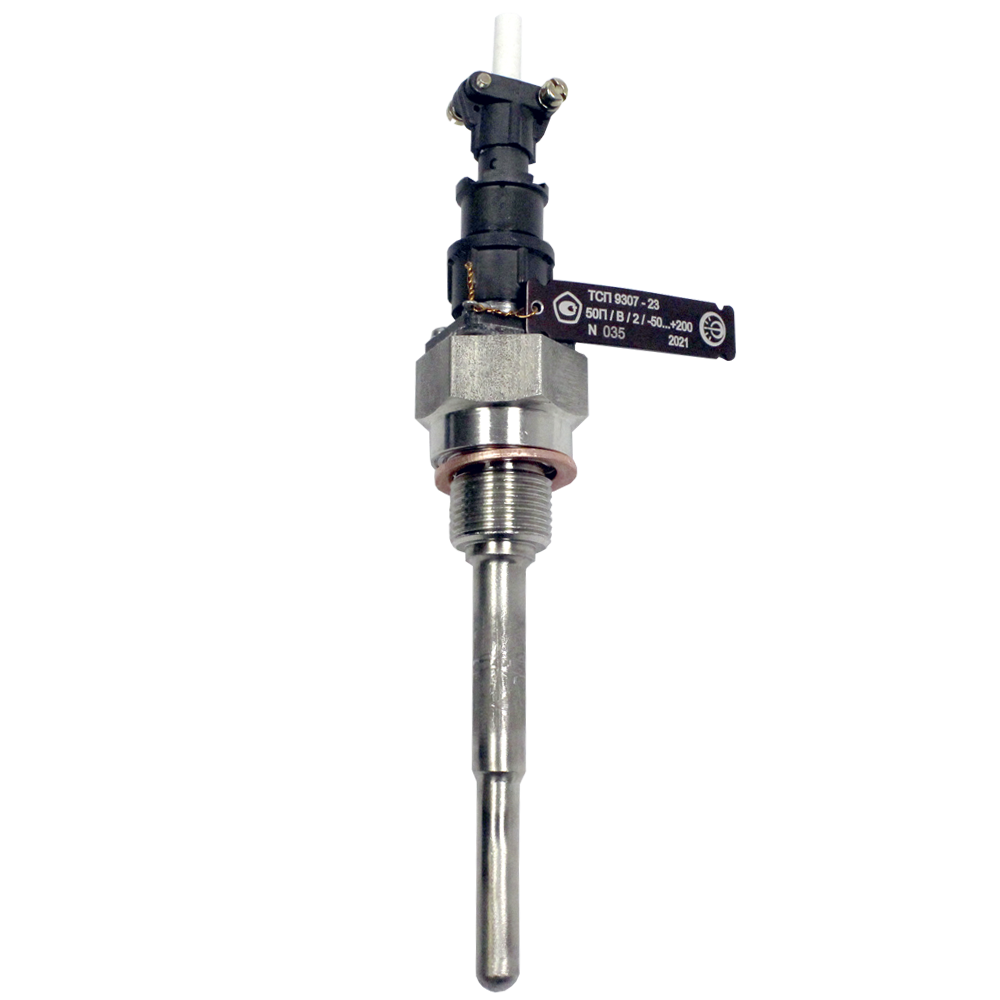

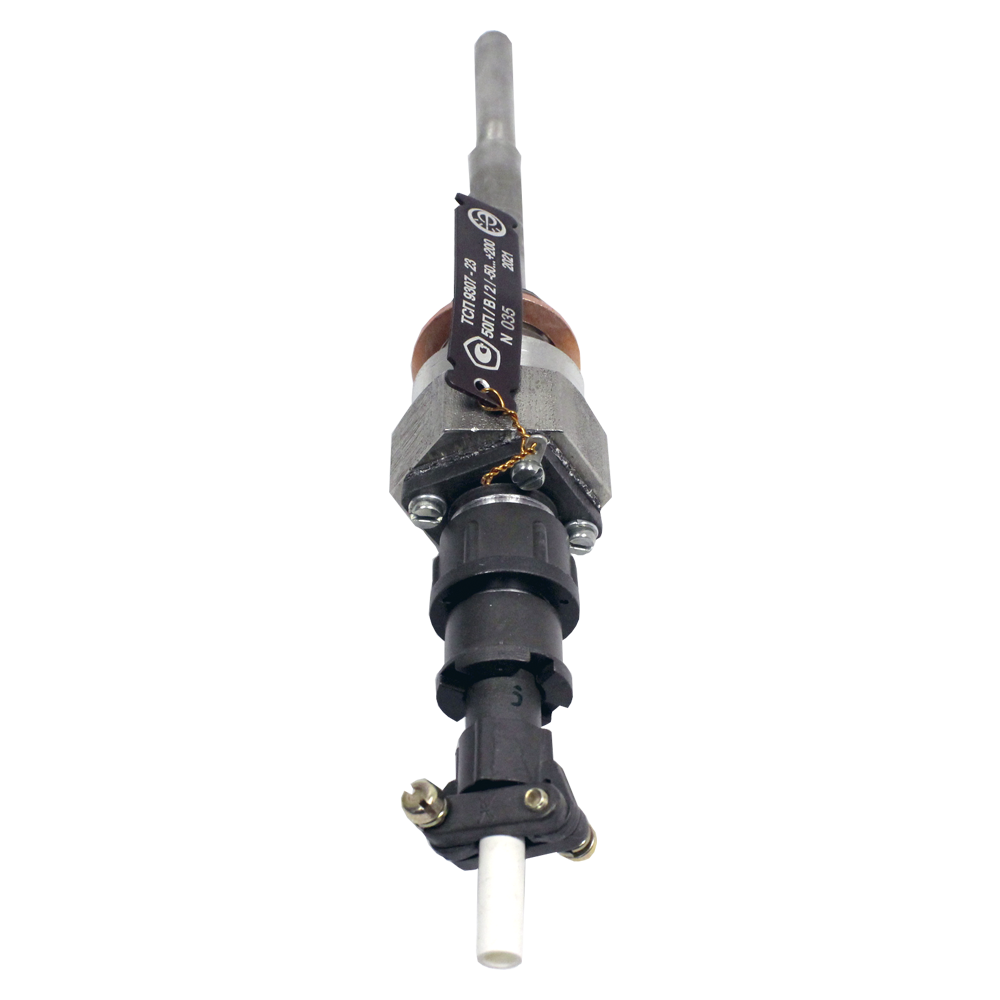

ТСП-9307 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П, 100П
Диапазон измеряемых температур: -50...+200°C, -200...+500°C, -220...+200°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
ТСП-9307 предназначены для измерения температуры жидких и газообразных сред в химической и газовой промышленности.
При этом точность и надежность термопреобразователей сохраняется и при проведении измерений низкотемпературных сред. Благодаря большому рабочему диапазону отрицательных температур, ТСП-9307 могут работать с жидкостями и газами криогенными систем, а также другими объектами, где необходим постоянный контроль соблюдения температурного режима и не допускается повышения температуры выше критических значений.
Особенности ТСП-9307:
- Зарегистрированы в Государственном реестре средств измерений.
- Номинальное значение температурного коэффициента α=0,00391 °С-1.
- Термопреобразователи сопротивления платиновые ТСП-9307 изготавливаются по ТУ-4211-093-02566540-2011.
Технические характеристики
| Класс допуска | A, B |
| Показатель тепловой инерции | 8 с |
| Диапазон условных давлений | 2,5 МПа; 25 МПа |
| Средняя наработка до отказа при номинальных температурах | 200000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | N3 |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP54 |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Исполнение |
l, |
Масса, |
НСХ |
Схема |
Класс |
Рисунок |
Диапазон |
|
ТСП-9307-00 |
80 |
0,494 |
100П |
4 |
А |
|
-220...+200 |
|
ТСП-9307-01 |
120 |
0,512 |
|||||
|
ТСП-9307-02 |
160 |
0,531 |
|||||
|
ТСП-9307-03 |
200 |
0,549 |
|||||
|
ТСП-9307-04 |
80 |
0,492 |
3 |
В |
-200...+500 |
||
|
ТСП-9307-05 |
100 |
0,503 |
|||||
|
ТСП-9307-06 |
120 |
0,511 |
|||||
|
ТСП-9307-07 |
160 |
0,530 |
|||||
|
ТСП-9307-08 |
200 |
0,549 |
|||||
|
ТСП-9307-09 |
250 |
0,572 |
|||||
|
ТСП-9307-10 |
320 |
0,604 |
|||||
|
ТСП-9307-11 |
400 |
0,640 |
|||||
|
ТСП-9307-12 |
500 |
0,780 |
|||||
|
ТСП-9307-13 |
80 |
0,492 |
50П |
||||
|
ТСП-9307-14 |
100 |
0,503 |
|||||
|
ТСП-9307-15 |
120 |
0,511 |
|||||
|
ТСП-9307-16 |
160 |
0,530 |
|||||
|
ТСП-9307-17 |
200 |
0,549 |
|||||
|
ТСП-9307-18 |
250 |
0,572 |
|||||
|
ТСП-9307-19 |
320 |
0,604 |
|||||
|
ТСП-9307-20 |
400 |
0,640 |
|||||
|
ТСП-9307-21 |
500 |
0,780 |
|||||
|
ТСП-9307-22 |
160 |
0,300 |
100П |
2 |
|
-50...+200 |
|
|
ТСП-9307-23 |
100 |
0,280 |
50П |
||||
|
ТСП-9307-22.01 |
160 |
0,300 |
100П |
4 |
|||
|
ТСП-9307-23.01 |
100 |
0,280 |
50П |
||||
|
ТСП-9307-24 |
80 |
0,380 |
100П |
4 |
А |
|
-220...+200 |
|
ТСП-9307-25 |
120 |
0,420 |
|||||
|
ТСП-9307-26 |
160 |
0,460 |
|||||
|
ТСП-9307-27 |
200 |
0,500 |
Стандартный комплект поставки
- ТСП-9307 термопреобразователь сопротивления платиновый.
- Паспорт.
