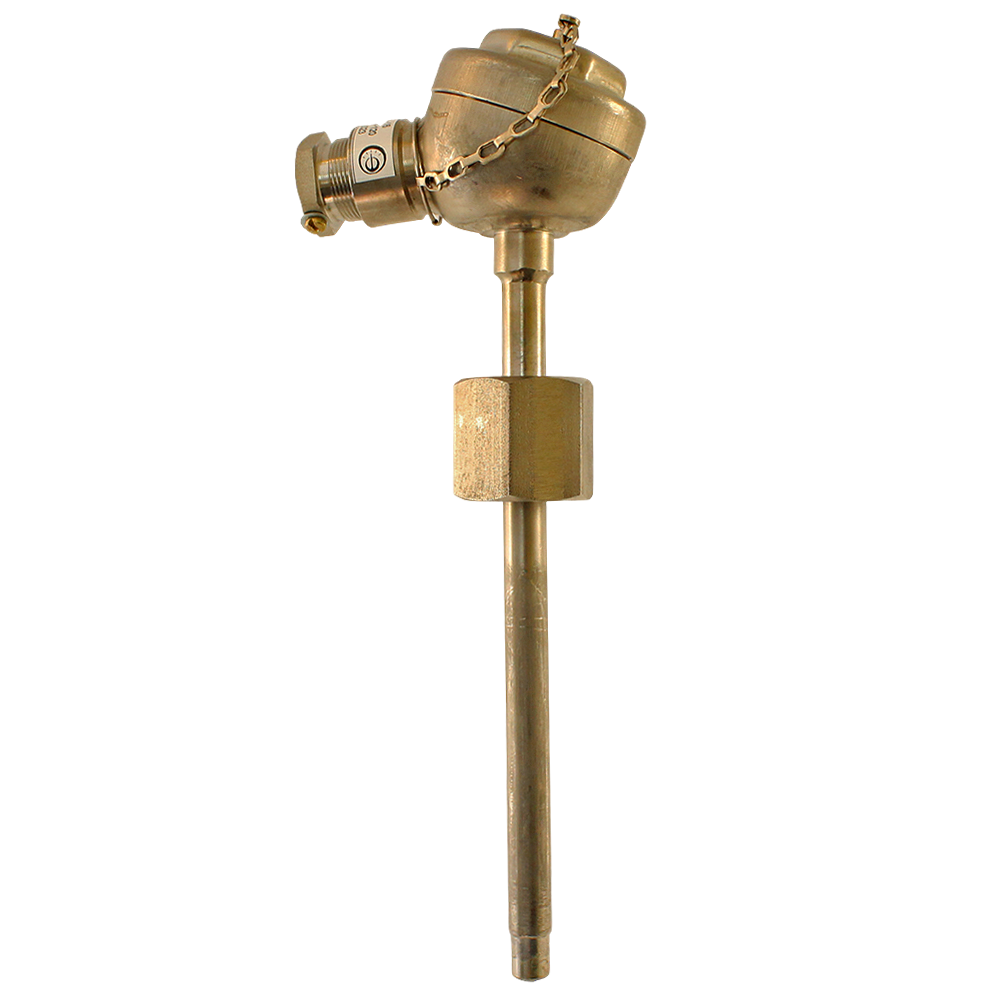

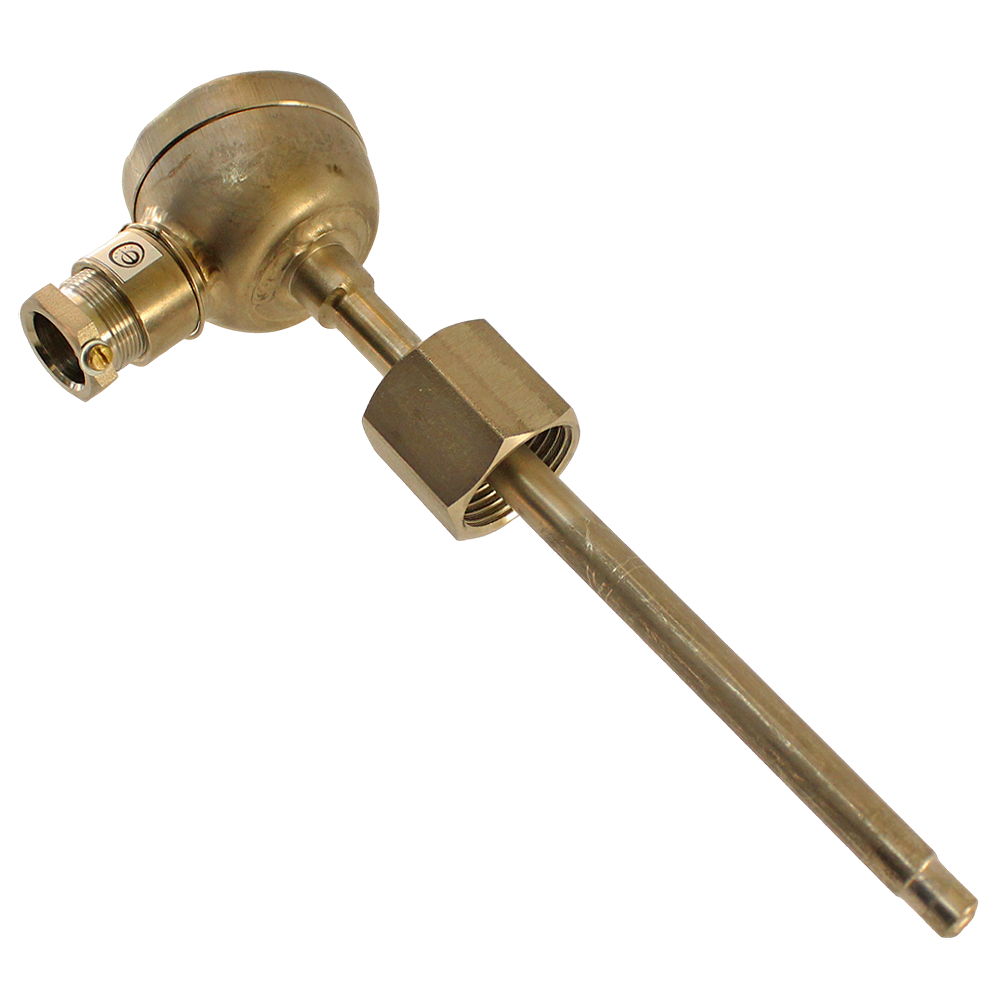

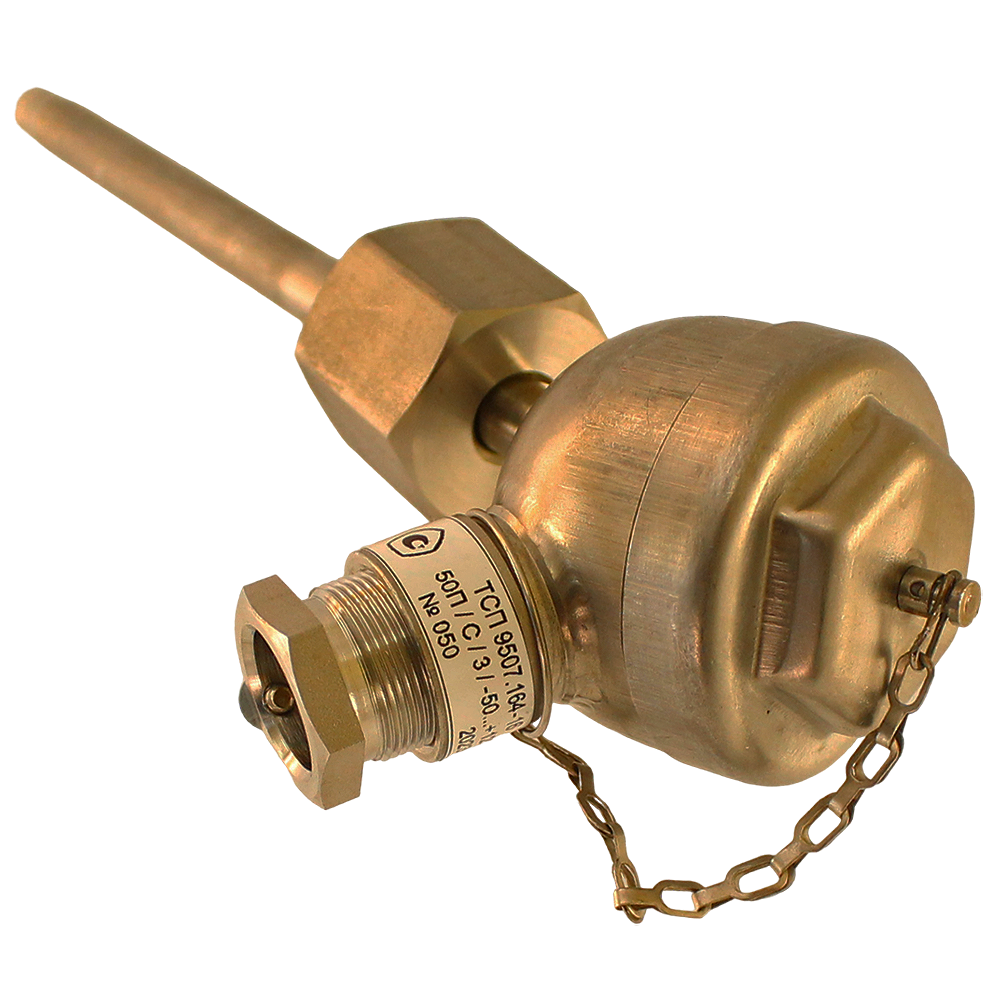

ТСП-9507 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П, 100П
Диапазон измеряемых температур: -50...+120°C
Тип контролируемой среды: Подшипники качения, скольжения
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ТСП-9507 предназначены для измерения температуры подшипников, масла в подшипниках.
Номинальное значение температурного коэффициента α=0,00391 °С-1.
Термопреобразователи сопротивления платиновые ТСП-9507 изготавливаются по ТУ-4211-093-02566540-2011.
Технические характеристики
| Класс допуска | C |
| Показатель тепловой инерции | 16 с |
| Диапазон условных давлений | 0,63 МПа |
| Средняя наработка до отказа при номинальных температурах | 70000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура); медь М1 (наконечник) |
| Устойчивость к вибрации | F3 |
| Присоединение к процессу | Гайка накидная М27х2 |
| Климатическое исполнение (диапазон рабочих температур) | В1 |
| Исполнение по степени защиты | IP55 |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры

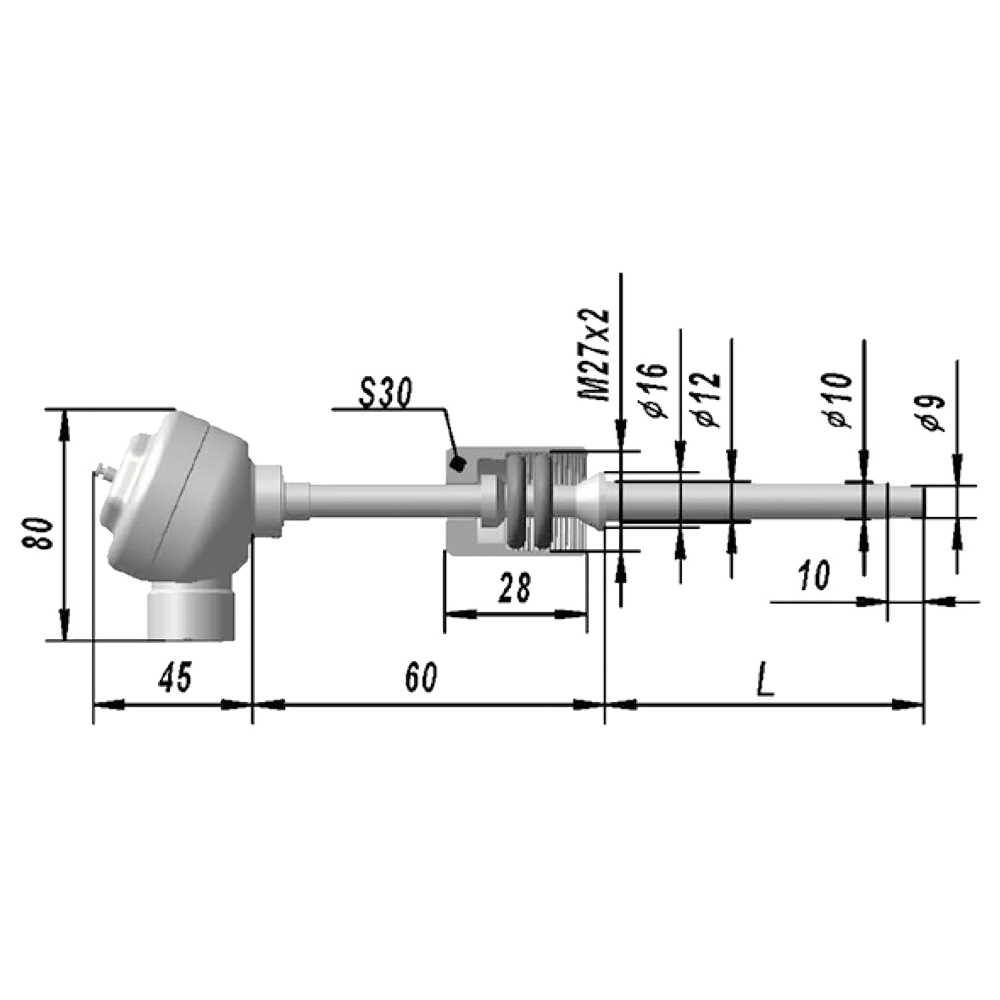

Варианты исполнений
|
Исполнение |
L, мм |
НСХ |
Масса,кг |
|
ТСП-9507.164-00 |
20 |
50П |
0,31 |
|
ТСП-9507.164-01 |
100П |
||
|
ТСП-9507.164-02 |
25 |
50П |
0,32 |
|
ТСП-9507.164-03 |
100П |
||
|
ТСП-9507.164-04 |
32 |
50П |
0,32 |
|
ТСП-9507.164-05 |
100П |
||
|
ТСП-9507.164-06 |
40 |
50П |
0,32 |
|
ТСП-9507.164-07 |
100П |
||
|
ТСП-9507.164-08 |
50 |
50П |
0,33 |
|
ТСП-9507.164-09 |
100П |
||
|
ТСП-9507.164-10 |
60 |
50П |
0,33 |
|
ТСП-9507.164-11 |
100П |
||
|
ТСП-9507.164-12 |
80 |
50П |
0,34 |
|
ТСП-9507.164-13 |
100П |
||
|
ТСП-9507.164-14 |
100 |
50П |
0,35 |
|
ТСП-9507.164-15 |
100П |
||
|
ТСП-9507.164-16 |
120 |
50П |
0,36 |
|
ТСП-9507.164-17 |
100П |
||
|
ТСП-9507.164-18 |
160 |
50П |
0,37 |
|
ТСП-9507.164-19 |
100П |
||
|
ТСП-9507.164-20 |
200 |
50П |
0,39 |
|
ТСП-9507.164-21 |
100П |
||
|
ТСП-9507.164-22 |
250 |
50П |
0,40 |
|
ТСП-9507.164-23 |
100П |
||
|
ТСП-9507.164-24 |
320 |
50П |
0,41 |
|
ТСП-9507.164-25 |
100П |
||
|
ТСП-9507.164-26 |
400 |
50П |
0,44 |
|
ТСП-9507.164-27 |
100П |
||
|
ТСП-9507.164-28 |
500 |
50П |
0,47 |
|
ТСП-9507.164-29 |
100П |
||
|
ТСП-9507.164-30 |
630 |
50П |
0,51 |
|
ТСП-9507.164-31 |
100П |
||
|
ТСП-9507.164-32 |
800 |
50П |
0,54 |
|
ТСП-9507.164-33 |
100П |
||
|
ТСП-9507.164-34 |
1000 |
50П |
0,59 |
|
ТСП-9507.164-35 |
100П |
||
|
ТСП-9507.164-36 |
1250 |
50П |
0,67 |
|
ТСП-9507.164-37 |
100П |
Стандартный комплект поставки
- ТСП-9507 термопреобразователь сопротивления платиновый.
- Паспорт.
