ТСП-9721 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П, 100П
Диапазон измеряемых температур: -50...+500°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Газовые потоки больших скоростей
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ТСП-9721 предназначены для измерения температуры жидких и газообразных сред.
Также данные термопреобразователи ТСП используются для измерения температуры движущихся сред при предельных скоростях потока, при этом может применяться защитная гильза ДДШ4.819.015.
|
Рисунок |
Длина |
Предельная скорость потока, м/с |
|||
|
Без гильзы |
С гильзой |
||||
|
Пар |
Вода |
Пар |
Вода |
||
|
|
200; 250; 320; 400; 500; 630 |
15 |
0,5 |
25 |
2,5 |
|
800; 1000 |
3 |
0,25 |
5 |
0,5 |
|
Термометры ТСП-9721 имеют разборную конструкцию и состоят из защитной арматуры и термометрической вставки ВТ ТСП. По требованию заказчика термовставка может поставляться как самостоятельное изделие. Необходимо, чтобы длина термопреобразователя ТСП-9721 соответствовала длине термовставки ВТ-ТСП в соответствии с таблицей.
|
ТСП |
ВТ-ТСП |
ТСП |
ВТ-ТСП |
ТСП |
ВТ-ТСП |
|
ТСП-9721.124-00 |
ВТ-ТСП.126-00 |
ТСП-9721.124-28 |
ВТ-ТСП.126-22 |
ТСП-9721.124-56 |
ВТ-ТСП.126-49 |
|
ТСП-9721.124-01 |
ВТ-ТСП.126-03 |
ТСП-9721.124-29 |
ВТ-ТСП.126-23 |
ТСП-9721.124-57 |
ВТ-ТСП.126-50 |
|
ТСП-9721.124-02 |
ВТ-ТСП.126-07 |
ТСП-9721.124-30 |
ВТ-ТСП.126-24 |
ТСП-9721.124-58 |
ВТ-ТСП.126-52 |
|
ТСП-9721.124-03 |
ВТ-ТСП.126-09 |
ТСП-9721.124-31 |
ВТ-ТСП.126-26 |
ТСП-9721.124-59 |
ВТ-ТСП.126-54 |
|
ТСП-9721.124-04 |
ВТ-ТСП.126-00 |
ТСП-9721.124-32 |
ВТ-ТСП.126-27 |
ТСП-9721.124-60 |
ВТ-ТСП.126-55 |
|
ТСП-9721.124-05 |
ВТ-ТСП.126-01 |
ТСП-9721.124-33 |
ВТ-ТСП.126-28 |
ТСП-9721.124-61 |
ВТ-ТСП.126-58 |
|
ТСП-9721.124-06 |
ВТ-ТСП.126-02 |
ТСП-9721.124-34 |
ВТ-ТСП.126-30 |
ТСП-9721.124-62 |
ВТ-ТСП.126-62 |
|
ТСП-9721.124-07 |
ВТ-ТСП.126-04 |
ТСП-9721.124-35 |
ВТ-ТСП.126-32 |
ТСП-9721.124-63 |
ВТ-ТСП.126-64 |
|
ТСП-9721.124-08 |
ВТ-ТСП.126-05 |
ТСП-9721.124-48 |
ВТ-ТСП.126-44 |
ТСП-9721.124-64 |
ВТ-ТСП.126-55 |
|
ТСП-9721.124-09 |
ВТ-ТСП.126-06 |
ТСП-9721.124-49 |
ВТ-ТСП.126-47 |
ТСП-9721.124-65 |
ВТ-ТСП.126-56 |
|
ТСП-9721.124-10 |
ВТ-ТСП.126-08 |
ТСП-9721.124-50 |
ВТ-ТСП.126-51 |
ТСП-9721.124-66 |
ВТ-ТСП.126-57 |
|
ТСП-9721.124-11 |
ВТ-ТСП.126-10 |
ТСП-9721.124-51 |
ВТ-ТСП.126-53 |
ТСП-9721.124-67 |
ВТ-ТСП.126-59 |
|
ТСП-9721.124-24 |
ВТ-ТСП.126-22 |
ТСП-9721.124-52 |
ВТ-ТСП.126-44 |
ТСП-9721.124-68 |
ВТ-ТСП.126-60 |
|
ТСП-9721.124-25 |
ВТ-ТСП.126-25 |
ТСП-9721.124-53 |
ВТ-ТСП.126-45 |
ТСП-9721.124-69 |
ВТ-ТСП.126-61 |
|
ТСП-9721.124-26 |
ВТ-ТСП.126-29 |
ТСП-9721.124-54 |
ВТ-ТСП.126-46 |
ТСП-9721.124-70 |
ВТ-ТСП.126-63 |
|
ТСП-9721.124-27 |
ВТ-ТСП.126-31 |
ТСП-9721.124-55 |
ВТ-ТСП.126-48 |
ТСП-9721.124-71 |
ВТ-ТСП.126-65 |
Термопреобразователи сопротивления ТСП-9721 изготавливаются по ТУ-4211-093-02566540-2011. Номинальное значение температурного коэффициента α=0,00391 °С-1.
Технические характеристики
| Класс допуска | B |
| Показатель тепловой инерции | 80 с |
| Диапазон условных давлений | 0,4 МПа; 6,3 МПа |
| Средняя наработка до отказа при номинальных температурах | 70000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура), алюминиевый сплав (головка) |
| Устойчивость к вибрации | N3 |
| Диаметр погружаемой части | 10 мм |
| Длина погружаемой части | 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP55 |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Исполнение |
НСХ |
Исполнение |
НСХ |

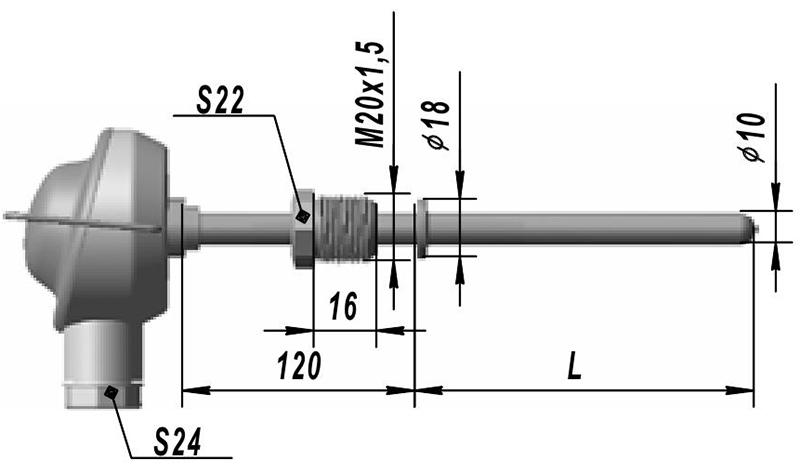

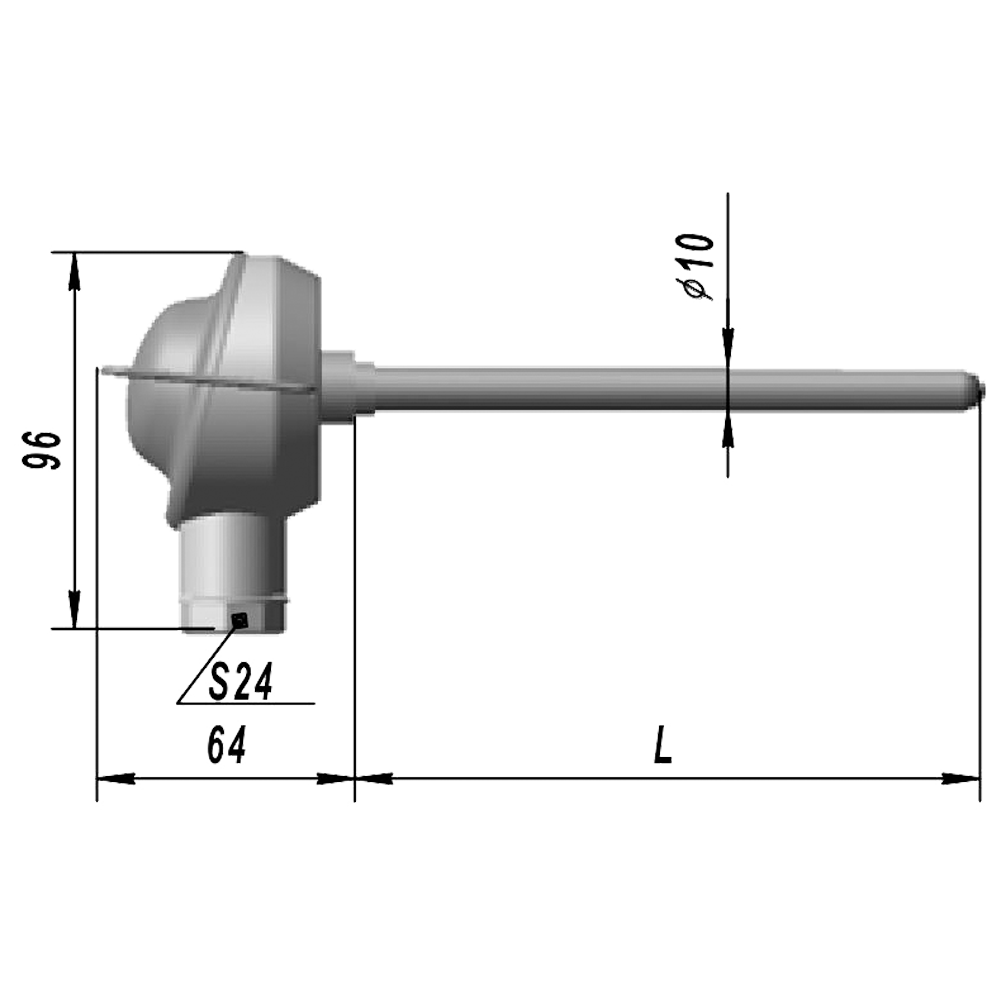

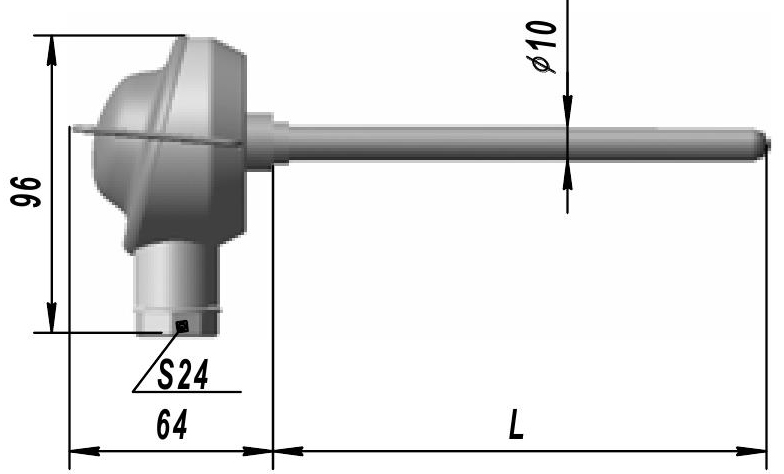

Рисунок |
Схема |
L, мм |
Ру, |
Масса, |
|
ТСП-9721-00 |
50П |
ТСП-9721-24 |
100П |
|
|
320 |
0,4 |
0,62 |
|
ТСП-9721-01 |
ТСП-9721-25 |
500 |
0,66 |
|||||
|
ТСП-9721-02 |
ТСП-9721-26 |
800 |
0,76 |
|||||
|
ТСП-9721-03 |
ТСП-9721-27 |
1000 |
0,80 |
|||||
|
ТСП-9721-04 |
ТСП-9721-28 |
|
200 |
6,3 |
0,63 |
|||
|
ТСП-9721-05 |
ТСП-9721-29 |
250 |
0,64 |
|||||
|
ТСП-9721-06 |
ТСП-9721-30 |
320 |
0,66 |
|||||
|
ТСП-9721-07 |
ТСП-9721-31 |
400 |
0,68 |
|||||
|
ТСП-9721-08 |
ТСП-9721-32 |
500 |
0,72 |
|||||
|
ТСП-9721-09 |
ТСП-9721-33 |
630 |
0,75 |
|||||
|
ТСП-9721-10 |
ТСП-9721-34 |
800 |
0,78 |
|||||
|
ТСП-9721-11 |
ТСП-9721-35 |
1000 |
0,84 |
|||||
|
ТСП-9721-48 |
50П |
ТСП-9721-60 |
100П |
|
|
320 |
0,4 |
0,62 |
|
ТСП-9721-49 |
ТСП-9721-61 |
500 |
0,66 |
|||||
|
ТСП-9721-50 |
ТСП-9721-62 |
800 |
0,76 |
|||||
|
ТСП-9721-51 |
ТСП-9721-63 |
1000 |
0,80 |
|||||
|
ТСП-9721-52 |
ТСП-9721-64 |
|
200 |
6,3 |
0,63 |
|||
|
ТСП-9721-53 |
ТСП-9721-65 |
250 |
0,64 |
|||||
|
ТСП-9721-54 |
ТСП-9721-66 |
320 |
0,66 |
|||||
|
ТСП-9721-55 |
ТСП-9721-67 |
400 |
0,68 |
|||||
|
ТСП-9721-56 |
ТСП-9721-68 |
500 |
0,72 |
|||||
|
ТСП-9721-57 |
ТСП-9721-69 |
630 |
0,75 |
|||||
|
ТСП-9721-58 |
ТСП-9721-70 |
800 |
0,78 |
|||||
|
ТСП-9721-59 |
ТСП-9721-71 |
1000 |
0,84 |
Стандартный комплект поставки
- ТСП-9721 термопреобразователь сопротивления платиновый.
- Паспорт.
