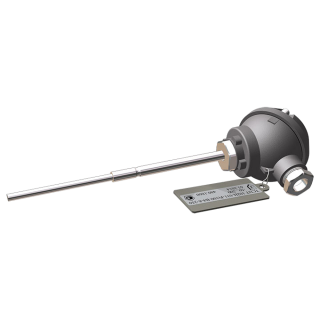

ТСПТК102 комплекты термопреобразователей сопротивления платиновых

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 100П, Pt100, Pt500

Тип контролируемой среды: Теплоносители, теплоносители в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях открытых и закрытых систем теплоснабжения в энергетике

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Комплекты платиновых термопреобразователей сопротивления ТСПТК101 предназначены для измерения разности температур теплоносителя, а также для измерения температуры теплоносителя в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях открытых и закрытых систем теплоснабжения в энергетике.

Комплекты термопреобразователей сопротивления ТСПТК102 могут комплектоваться защитными гильзами ЮНКЖ011 или ЮНКЖ012.

Температурный диапазон

Тип	Диапазон измерения разности температур	Диапазон рабочих температур
ТСПТК	+3...+155°С	+0...+160°С

Технические характеристики

Класс допуска	A, B
Показатель тепловой инерции	Не превышает 16 с для диаметра рабочей части 6 мм; 20 с для диаметра рабочей части 8 мм
Диапазон условных давлений	1 МПа
Материал погружаемой части	Сталь 12Х18Н10Т

Варианты исполнений

Длина монтажной части L: 80, 100, 120, 160, 200, 250, 320 мм

Тип	Конструктивная модификация		Резьба штуцера, М	НСХ	Кл.Сх.	Диаметр d, мм	Длина монтажной части, L, мм
	Модификация	Типовой вариант					min	max
ТСПТК	102	-010	М12х1.5, М16х1.5	100П, Pt100, Pt500	А4, В4, В2	6	80	200
			М16х1.5, М20х1.5, G 1/2¢¢			8	80	320
			-			6	80	320

Скачать документацию

ТСПТК комплекты термопреобразователей сопротивления. Руководство по эксплуатации. 4211-007-10854341-11 РЭ
