ВТ ТСП вставка термометрическая для платинового преобразователя сопротивления ТСП-9721
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П, 100П
Диапазон измеряемых температур: -50...+500°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Газовые потоки больших скоростей
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термометрическая вставка ВТ ТСП входит в состав платинового преобразователя ТСП-9721. Может поставляться как совместно с вышеупомянутым датчиком температуры, так и в качестве самостоятельного изделия.
Вставка ВТ ТСП предназначена для измерения температуры жидких и газообразных сред, измерения температуры движущихся сред при предельных скоростях потока.
Технические характеристики
| Класс допуска | B |
| Показатель тепловой инерции | 80 с |
| Диапазон условных давлений | 0,4 МПа; 6,3 МПа |
| Средняя наработка до отказа при номинальных температурах | 66700 ч |
Структура обозначения, пример заказа
Конструктивное исполнение (см. Варианты исполнений)
Модель
Тип термометрической вставки
Варианты исполнений
|
Конструктивное |
НСХ |
Конструктивное |
НСХ |

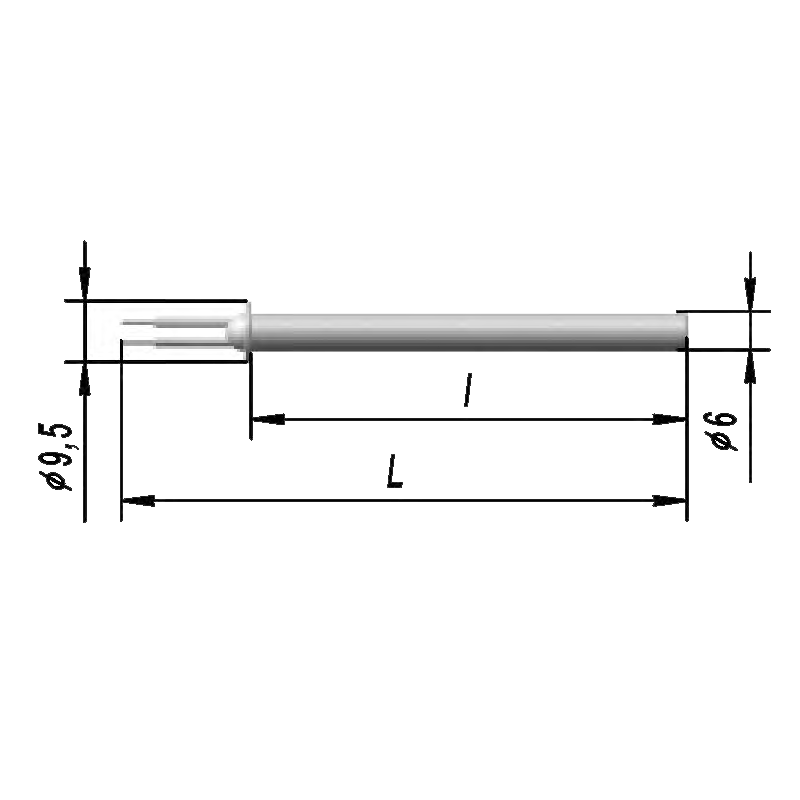

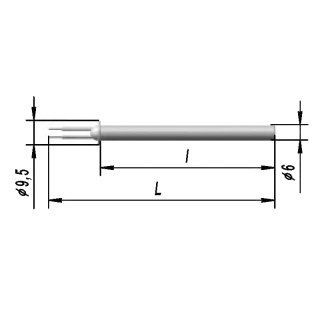

l, мм |
L, мм |

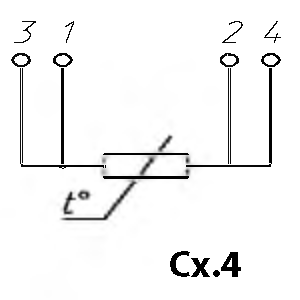

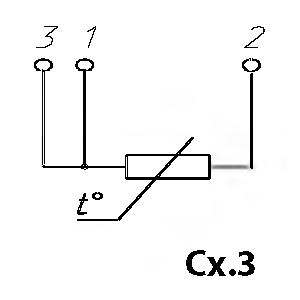

Схемы соединений |
|
ВТ ТСП.126-00 |
50П |
ВТ ТСП.126-22 |
100П |
332 |
370 |
|
|
ВТ ТСП.126-01 |
ВТ ТСП.126-23 |
382 |
420 |
|||
|
ВТ ТСП.126-02 |
ВТ ТСП.126-24 |
452 |
490 |
|||
|
ВТ ТСП.126-03 |
ВТ ТСП.126-25 |
512 |
550 |
|||
|
ВТ ТСП.126-04 |
ВТ ТСП.126-26 |
532 |
570 |
|||
|
ВТ ТСП.126-05 |
ВТ ТСП.126-27 |
632 |
670 |
|||
|
ВТ ТСП.126-06 |
ВТ ТСП.126-28 |
762 |
800 |
|||
|
ВТ ТСП.126-07 |
ВТ ТСП.126-29 |
812 |
850 |
|||
|
ВТ ТСП.126-08 |
ВТ ТСП.126-30 |
932 |
970 |
|||
|
ВТ ТСП.126-09 |
ВТ ТСП.126-31 |
1012 |
1050 |
|||
|
ВТ ТСП.126-10 |
ВТ ТСП.126-32 |
1132 |
1170 |
|||
|
ВТ ТСП.126-44 |
ВТ ТСП.126-55 |
332 |
370 |
|
||
|
ВТ ТСП.126-45 |
ВТ ТСП.126-56 |
382 |
420 |
|||
|
ВТ ТСП.126-46 |
ВТ ТСП.126-57 |
452 |
490 |
|||
|
ВТ ТСП.126-47 |
ВТ ТСП.126-58 |
512 |
550 |
|||
|
ВТ ТСП.126-48 |
ВТ ТСП.126-59 |
532 |
570 |
|||
|
ВТ ТСП.126-49 |
ВТ ТСП.126-60 |
632 |
670 |
|||
|
ВТ ТСП.126-50 |
ВТ ТСП.126-61 |
762 |
800 |
|||
|
ВТ ТСП.126-51 |
ВТ ТСП.126-62 |
812 |
850 |
|||
|
ВТ ТСП.126-52 |
ВТ ТСП.126-63 |
932 |
970 |
|||
|
ВТ ТСП.126-53 |
ВТ ТСП.126-64 |
1012 |
1050 |
|||
|
ВТ ТСП.126-54 |
ВТ ТСП.126-65 |
1132 |
1170 |
Стандартный комплект поставки
- ВТ ТСП вставка термометрическая.
- Паспорт.
